有一臺好的示波器必須配備合適的探頭才能完成準確的測量，下面介紹一下泰克的探頭選型相關知識：

      由于示波器測量應用和需求非常廣泛，因此泰克提供了廣泛的示波器探頭供您選擇。信號特點首要步驟，考慮計劃測量的信號，選擇適當探頭。您需要測量電壓、電流還是同時測量電壓和電流？信號頻率是多少？信號幅度有多大？被測設備的源阻抗是高還是低？是否需要以差分方式測量信號？通過回答這些問題，可以從泰克提供的眾多探頭類型中選擇最好的探測解決方案。

      帶寬：選擇的探頭帶寬應與要使用的泰克示波器帶寬相匹配。一個很好的經驗法則是示波器和探頭帶寬應該是感興趣的最高信號頻率的三到五倍。同等重要的，還應考慮信號上升時間的帶寬。在500MHz 以上的頻率時，有源探頭提供的小信號性能通常會更好。

      探頭負荷：在理想條件下，選擇的探頭對被測信號的影響應盡可能小。被測設備源阻抗值可能會明顯影響任何探頭負荷的凈效果。

      例如，在源阻抗低時，普通高阻抗10X 無源探頭的負荷影響幾乎是注意不到的，這是因為低阻抗并聯的高阻抗不會給總阻抗帶來任何明顯變化。無源探頭是一種優秀的低成本通用解決方案。但是，在源阻抗高時，帶寬較高的信號情況會明顯不同。在源阻抗高時，有源單端探頭或差分探頭是更好的選擇。

       探頭到示波器接口泰克接口一直在不斷演變，提供增強的功能和性能。許多接口要求額外的適配器，以使用現有的探頭解決方案。新型探測接口解決方案增加了若干豐富的功能，如A utoZero 、使用Probe Menu Button 調出On Screen Menu 等等。

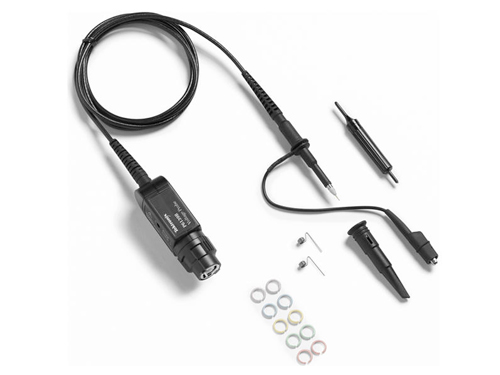

       電壓或電流幅度：探頭選擇會因信號幅度和類型而明顯變化。顯然，電流探頭用來執行電流測量。但是，必需考慮需要AC 電流探頭還是AC/DC 電流探頭。另外，電流探頭分成實芯環形設計和分芯設計。分芯設計提供了重要的簡便易用優勢，它夾在導線周圍，而不必拆焊和重焊，而實芯環形電流探頭則需要拆焊和重焊。電壓探頭分成各種配置，包括小信號無源探頭、有源探頭、差分探頭、高壓差分探頭和高壓無源探頭。在選擇探頭時，應考慮幅度及是否需要進行浮動測量。探頭尖連接大多數探頭帶有一系列標準附件。這些附件通常包括連接探頭的地線夾、補償調節工具及協助把探頭連接到各種測試點上的一個或多個探頭尖附件。為特定應用領域設計的探頭，如探測表面貼片器件，可能在標準附件套件之外包括額外的探頭尖適配器。此外，可以作為選件為探頭提供各種專用附件。
