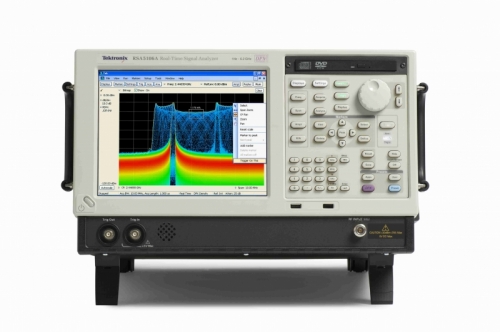

泰克公司日前宣布，推出新型RSA5000系列實時信號分析儀，進一步擴大其頻譜和矢量分析方案產品家族。這款新型儀器提高了中端信號分析儀的性價比，采集帶寬是現有同類產品的兩倍，并具有全球最佳的實時功能。新型系列分析儀縮短了洞察時間并降低了成本，適用于頻譜管理、雷達、無線電通信和電磁干擾/電磁相容性(EMI/EMC)等大量應用。

       隨著RF信號日益復雜并廣泛采用ISM頻段技術，設計師、工程師和操作人員能夠在不斷加大的運行帶寬范圍內可靠、高效地發現數字RF電路產生的瞬態頻譜現象是至關重要的。傳統中端信號分析儀無法觸發瞬態問題，最大可用采集帶寬僅為40 MHz。RSA5000系列分析儀將先進的時間、幅度和DPX 觸發功能與掃頻DPX相結合，可以發現并捕獲這些間歇快速變化的信號，最大帶寬達85 MHz。這一帶寬可全面覆蓋藍牙、Zigbee、RFID和無線LAN等通用技術廣泛采用的ISM頻段。

      泰克公司信號源/分析儀產品線營銷總監Bob Hiebert表示："我們推出的RSA5000系列重新定義了中端信號分析儀。RSA5000系列分析儀采用掃頻DPX技術和先進的觸發功能，可最深入地洞察實時RF信號，并具有最寬的信號捕獲帶寬、最大信號捕獲存儲容量，以經濟的價格為客戶提供大量高端分析儀功能--是有限資金預算情況下的理想解決方案。"

      實時瞬態發現

      RSA5000系列分析儀DPX Live RF頻譜顯示技術可快速發現過去看不到的信號行為，捕獲傳統頻譜分析儀難以發現的持續時間極短的瞬態變化，從而顯著提高測試信心。掃頻DPX引擎可以每秒292,000次的速度采集85 MHz帶寬范圍內最新頻譜變化，并且可以掃描RSA5000系列6.2 GHz整個輸入SPAN內的DPX頻譜。DPX可以測量持續時間僅為5.8 μs的頻譜瞬態變化。

       為捕獲瞬態變化進行分析，RSA5000系列分析儀提供頻率模板觸發、頻率邊沿觸發、密度觸發、時間限定觸發和矮脈沖觸發功能，并可用與多個儀器之間多域聯合觸發以往難以隔離的軟、硬件異常現象。分析儀可將85 MHz 帶寬范圍內持續7秒的RF頻率無縫時間記錄保存到深存儲中。

      RSA5000系列分析儀可利用時間相關的光標分析任意域、任意時間捕獲的數據，從而提高故障排除速度。自動脈沖檢測和測量功能支持基于同一組捕獲的數據進行多種測量，有助于簡化并節省測試時間。這樣，可以利用一臺通用儀器取代多臺測試儀，降低測試成本。

       除寬帶寬和DPX顯示技術外，RSA5000系列分析儀還具有領先的頻譜和矢量信號分析能力，TOI可達+17 dBm ，1 GHz處的顯示平均噪聲電平 (DANL) 為-154 dBm/Hz。同時，具有優異的低頻性能，10 kHz頻偏處相噪為-131 dBc/Hz，10 MHz載波頻率的DANL為-150 dBm。
