LED本質上是電流驅動器件，發光強度和顏色都與驅動電流有關。恒流驅動電源是理想的 LED 驅動電源，但出于成本考慮，對于發光品質要求不高的場合，也使用部分恒壓驅動電源。
LED的光電轉換效率很高，但驅動電源的效率參差不齊，在整體上制約著 LED 照明系統的整體效率，使 LED 照明系統的節能高效的特點難以充分發揮。隨著社會對供電質量的要求不斷提高，人們越來越關注用電設備帶來的電能質量和諧波問題。如歐盟已經發布標準，規定功率大于25W的電源設備必須具備功率因數校正電路。

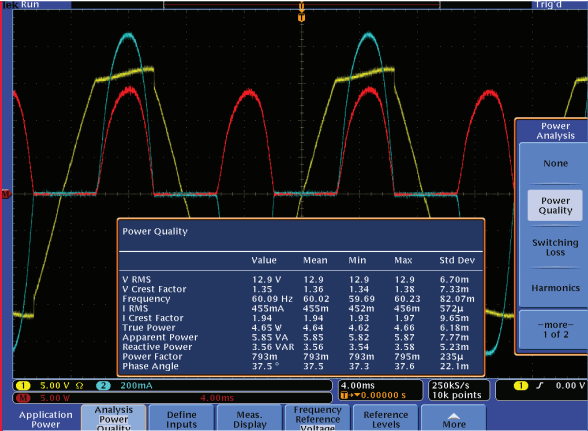

測量驅動電源的輸入功率、功率因數和諧波有很多方法，使用具有電源分析功能的泰克示波器產品可以輕松實現這些電能質量測量。使用一路通道測量輸入電壓、一路通道測量輸入電流，配合示波器內置的電源分析軟件，所有的電能質量相關參數可以直接顯示在屏幕中。
LED系統效率關鍵在驅動電源，而驅動電源效率和電源內部的開關損耗直接相關。損失在開關器件中的能量會轉化為熱量聚集在電源內。降低功率器件的損耗不但是提高電源效率的要求，也是提高系統熱穩定性和可靠性的關鍵因素。功率器件的開關損耗測量不易實現。由于器件在導通和關斷工作狀態下的電壓幅度相差巨大，一般的示波器產品無法在如此大的動態范圍下準確測量導通狀態下的微小電壓，導通損耗無從測量。對于高速切換的功率器件，只能通過電壓和電流相乘得到瞬態功率的辦法計算功率。這時電壓和電流必須是同一時刻的波形，否則誤差巨大。但電壓探頭和電流探頭的原理和結構不同，對于高速切換信號的時間延遲也不同。如果不能準確地校正這一偏差，示波器的測量結果是不可信的。
泰克的示波器電源測量方案不但具有全面的開關損耗測試功能，還具有強大的探頭校準功能完全消除時間延遲誤差。獨特的波形搜索功能更可以輕松找到電源或負載變化時大損耗的發生時刻。
泰克 LED 測試方案技術特點：
1、示波器具有超長存儲長度，可以高采樣率來求捕獲驅動電源測量的整個周期，波形導航方便進行電源系統查障，高級數學計算功能，用戶可以自定義全面的數學表達式，自動計算功率等測試結果。
2、PWR 功率分析模塊: 自動測量電源, 如電源質量, 開關損耗,諧波, 安全工作區，調制，紋波和轉換速率, 提供了快速準確的結果。自動校正探頭偏移，保證大的結果測量精度。
3、完善的探頭測試方案: 電流探頭，測量 1 mA － 150 ARMS或 500 A peak 的 AC 和 DC 電流；高速差分探頭，高達 1GHz 的帶寬，測量± 42 V 的差分信號；高壓探頭，測量高
達 5600 V 的差分信號或高達 20 kV 的參考接地信號。
4、數字萬用表：雙度數功能，趨勢圖和直方圖功能，方便用戶在長時間檢測輸出變化。前后面板輸入功能，用戶可以交替測量兩組數據，便于比較。
綜合全套解決方案: 通過泰克 SignalExpress 軟件可以全面控制示波器、信號源、萬用表和電源，輕松實現自動測試功能。
